Ultimativ guide til Buttweld Fittings: Alt hvad du behøver at vide

Hvad er stumpsvejsningsrørfittings

Stumsvejse rørfittings er komponenter, der bruges til at forbinde, omdirigere eller afslutte rørsektioner i et rørsystem ved at svejse dem direkte til rørenderne, hvilket skaber en permanent, lækagebestandig samling. I modsætning til gevind- eller muffesvejsefittings er stumpsvejsefittings affasede i kanterne for at tillade svejseren at smelte fittingen og røret sammen i en enkelt kontinuerlig svejsning, hvilket resulterer i en glat indvendig overflade med minimal strømningsforstyrrelse.

Denne forbindelsesmetode er bredt favoriseret i højtryks- og højtemperaturindustrielle applikationer, herunder olie- og gasrørledninger, elproduktionsanlæg og kemiske forarbejdningsanlæg, hvor fælles integritet under ekstreme forhold ikke er til forhandling. Fordi selve svejsningen bliver en del af rørstrukturen i stedet for en separat mekanisk forbindelse, tilbyder stumpsvejsefittings generelt overlegen styrke og pålidelighed sammenlignet med alternative samlingsmetoder.

Almindelige typer stødsvejsningsfittings

Stumsvejsefittings kommer i flere standardiserede former, der hver især er designet til at tjene en bestemt funktion i et rørlayout. At forstå disse typer hjælper ingeniører og indkøbsteams med at specificere den korrekte komponent til hver applikation.

Albuer

Albuer change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

T-shirts

T-shirts allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reducere

Reducere connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

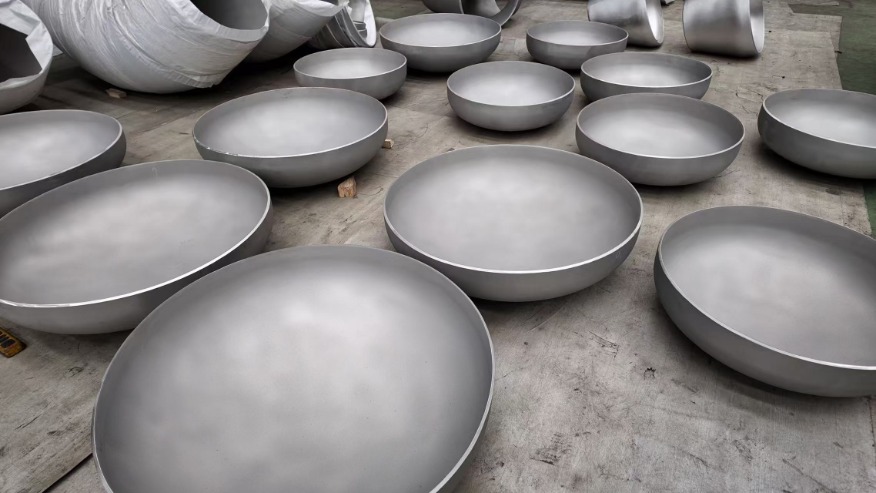

Kasketter

Kasketter are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materialeer, der anvendes til fremstilling af stødsvejsningsfittings

Materialevalg påvirker i høj grad ydeevnen, omkostningerne og anvendelsesegnetheden af stumpsvejsefittings. Tabellen nedenfor viser almindelige materialer og deres typiske anvendelsestilfælde inden for industrielle rørsystemer.

Forstå vægtykkelse og tidsplanvurderinger

Stumsvejsefittings er fremstillet til at matche specifikke rørskemaer, som angiver vægtykkelsen af fittingen i forhold til dens ydre diameter. Almindelige skemaer inkluderer skema 10, 40 og 80, med højere skematal, der indikerer tykkere vægge, der er i stand til at modstå større indre tryk. Det er afgørende at vælge den korrekte tidsplan, da uoverensstemmende vægtykkelse mellem fittings- og forbindelsesrøret kan skabe svage punkter ved svejsesamlingen, hvilket kompromitterer systemets overordnede integritet.

Ingeniører beregner typisk nødvendige tidsplanvurderinger baseret på systemets driftstryk, temperatur og det specifikke materiales mekaniske egenskaber, ofte med henvisning til standarder som ASME B16.9, som regulerer dimensions- og tolerancekrav for fabriksfremstillede stumpsvejsefittings.

Vigtige fordele ved stumpsvejsningsfittings i forhold til andre tilslutningstyper

Stumsvejsefittings tilbyder flere praktiske fordele, der gør dem til det foretrukne valg til krævende industrielle applikationer sammenlignet med alternativer med gevind eller flange.

• Overlegen samlingsstyrke på grund af den fuldt smeltede forbindelse mellem fitting og rør.
• Reduceret risiko for lækager sammenlignet med gevindforbindelser, som kan løsne sig under vibrationer eller termisk cykling.
• Glat indvendig boring, der minimerer turbulens og trykfald over fittingen.
• Bedre egnet til højtemperatur- og højtrykssystemer, hvor mekaniske samlinger kan svigte.
• Lavere langsigtede vedligeholdelseskrav, når de er korrekt svejset og efterset.

Overvejelser om installation og kvalitetskontrol

Korrekt installation af stumpsvejsefittings kræver dygtige svejsere og omhyggelig opmærksomhed på fugeforberedelse, herunder nøjagtig affasning og justering, før svejsningen begynder. Enhver fejljustering eller inkonsekvent mellemrum mellem fittingen og røret kan resultere i svejsefejl, der kompromitterer samlingens strukturelle integritet, især i højtryksanvendelser, hvor fejl kan have alvorlige sikkerhedsmæssige konsekvenser.

Kvalitetskontrolforanstaltninger såsom radiografisk testning, ultralydsinspektion og farvegennemtrængningstest bruges almindeligvis til at verificere svejseintegritet efter installation, især i kritiske systemer som strømproduktion eller petrokemisk behandling, hvor uopdagede svejsefejl kan føre til katastrofale fejl over tid.

Valg af den rigtige stumpsvejsefitting til dit projekt

At vælge den korrekte stumpsvejsefitting involverer en evaluering af flere faktorer sammen, herunder rørets driftstryk, temperaturområde, væske eller gas, der transporteres, og de omgivende miljøforhold. Et tæt samarbejde med en kyndig leverandør og henvisning til gældende industristandarder sikrer, at de valgte fittings, materialer og tidsplanvurderinger stemmer præcist overens med kravene fra det specifikke rørsystem, hvilket i sidste ende understøtter langsigtet pålidelighed og sikkerhed på tværs af hele installationen.
